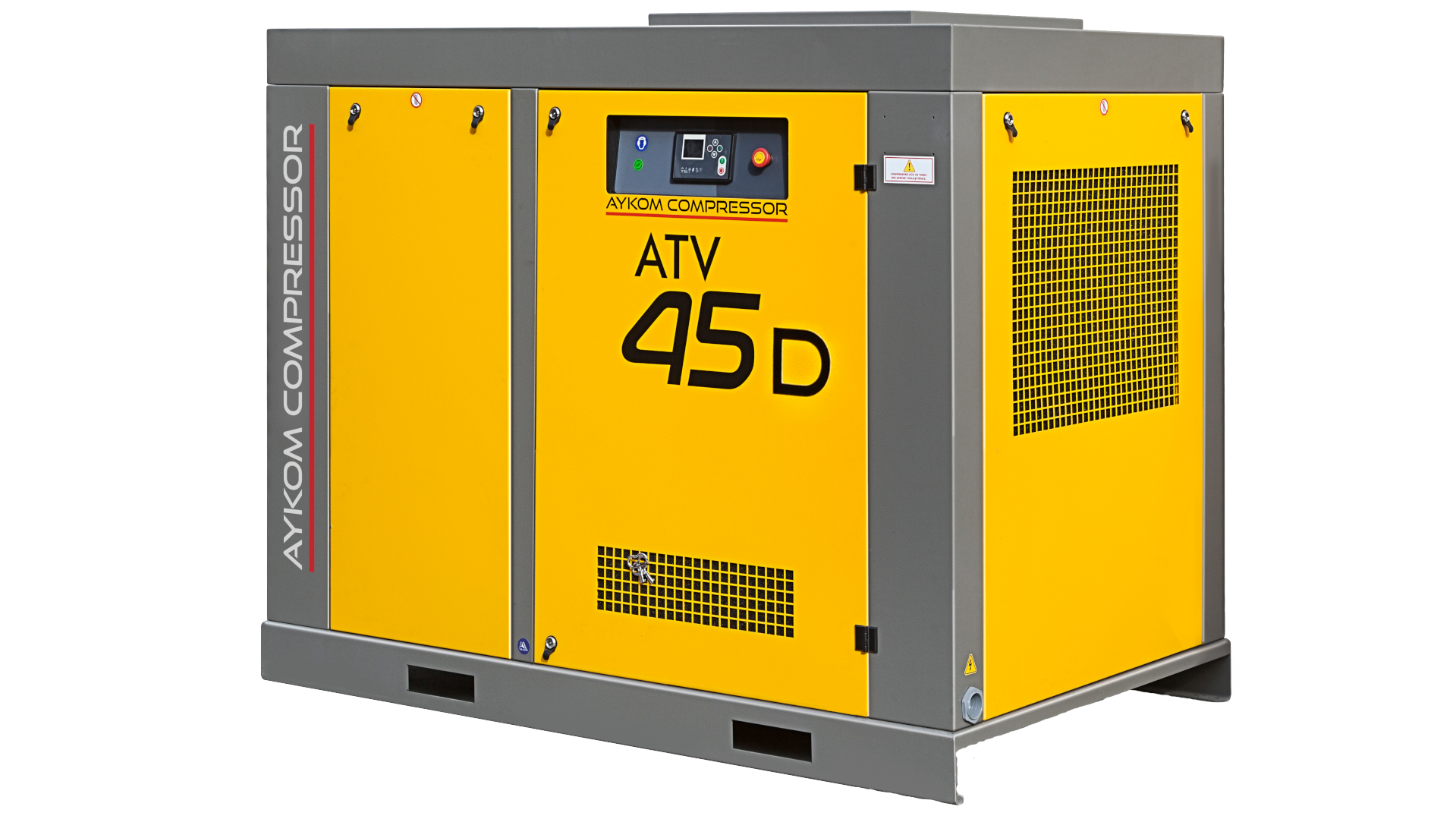

ATV D Serisi
ATV D serisinde elektrik motoru ve vida bloğu elastomer kaplin ile direkt akuple bağlanarak minimum kayıpla güç aktarımı sağlanır. Akuple kompresörler tahrik sisteminin bakım ihtiyacını minimuma indirir ve kayış-kasnaklı tahrik sistemlerinde sürtünmeden kaynaklı oluşan enerji kayıplarını elimine eder. ATV D akuple kompresör serisi, 5,5kW’ dan 315kW’ a kadar geniş bir ürün yelpazesine sahiptir
Teknik Özellikler
| MODEL | Kapasite | Motor Gücü | Voltaj/Faz | Bağlantı Ölçüleri | Boyutlar | ||
| m³/dk | En x Boy x Yükseklik | ||||||
| 7 Bar | 10 Bar | 13 Bar | kW / HP | V / Ph | mm | ||
| ATV 5,5 D | 0,89 | - | 0,40 | 5,5 kW / 7,5 Hp | 400V / 3Ph | 3/4" | 650 x 920 x 900 |
| ATV 7,5 D | - | 0,88 | 0,73 | 7,5 kW / 10 Hp | 400V / 3Ph | 3/4" | 650 x 920 x 900 |
| ATV 11 D | 1,89 | 1,50 | 0,86 | 11 kW / 15 Hp | 400V / 3Ph | 1" | 820 x 1170 x 1046 |
| ATV 15 D | 2,67 | 1,86 | 1,84 | 15 kW / 20 Hp | 400V / 3Ph | 1" | 810 x 1290 x 1368 |
| ATV 18,5 D | 3,06 | 2,56 | 2,06 | 18,5 kW / 25 Hp | 400V / 3Ph | 1" | 810 x 1290 x 1368 |
| ATV 22 D | 4,03 | 3,03 | 2,54 | 22 kW / 30 Hp | 400V / 3Ph | 1 1/4" | 850 x 1388 x 1560 |
| ATV 30 D | 4,71 | 3,94 | 3,26 | 30 kW / 40 Hp | 400V / 3Ph | 1 1/2" | 1150 x 1900 x 1535 |
| ATV 37 D | 6,18 | 4,65 | 4,61 | 37 kW / 50 Hp | 400V / 3Ph | 1 1/2" | 1150 x 1900 x 1535 |
| ATV 45 D | 7,27 | 6,11 | 4,56 | 45 kW / 60 Hp | 400V / 3Ph | 1 1/2" | 1150 x 1900 x 1535 |
| ATV 55 D | 9,14 | 7,16 | 6,99 | 55 kW / 75 Hp | 400V / 3Ph | 2" | 1150 x 2000 x 1635 |
| ATV 75 D | 12,00 | 10,32 | 8,94 | 75 kW / 100 Hp | 400V / 3Ph | 2" | 1150 x 2000 x 1635 |
| ATV 90 D | 15,96 | 11,87 | 10,13 | 90 kW / 125 Hp | 400V / 3Ph | 2" | 1300 x 2300 x 2028 |
| ATV 110 D | 19,59 | 15,82 | 12,08 | 110 kW / 150 Hp | 400V / 3Ph | 2" | 1500 x 2650 x 2236 |
| ATV 132 D | 21,50 | 19,26 | 15,66 | 132 kW / 180 Hp | 400V / 3Ph | 2" | 1500 x 2650 x 2236 |
| ATV 160 D | 24,18 | 21,13 | 20,53 | 160 kW / 220 Hp | 400V / 3Ph | 2 1/2" | 1740 x 3000 x 2552 |
| ATV 200 D | 33,78 | 29,89 | 23,52 | 200 kW / 270 Hp | 400V / 3Ph | 2 1/2" | 1740 x 3000 x 2552 |
| ATV 250 D | 40,37 | 33,40 | 29,76 | 250 kW / 340 Hp | 400V / 3Ph | 4" | 1920 x 3400 x 2550 |
| ATV 315 D | 49,96 | 40,17 | 33,04 | 315 kW / 430 Hp | 400V / 3Ph | 4" | 1920 x 3400 x 2550 |
Serbest hava verimleri ISO 1217 Ek C Standartlarına göre ölçülmüş olup, giriş hava sıcaklığı 20°C giriş hava basıncı 1 bar’ dır. Aydın Trafo Kompresör önceden uyarıda bulunmadan değişiklik yapma hakkına sahiptir.
Standart Özellikler
- Elastomer kaplinli direkt akuple tahrik sistemi
- 7-8-10-13 Bar Çalışma Basıncı
- Havalı soğutma sistemi
- 400V/50Hz beslemeye uygun elektrik sistemi
- Kullanımı kolay renkli dijital ekranlı kontrolör
- Özel tasarım kanopi
Opsiyonel Özellikler
- Isı geri kazanım sistemi
- Eş yaşlandırmalı çalışma sistemi
- Kullanıcı besleme seviyesine uygun elektrik sistemi tasarımı
- Gıdaya uygun makine yağı
Kullanıldığı Sektörler
- Tekstil Endüstrisi
- İmalat Sanayi
- Otomotiv Endüstrisi
- Yiyecek ve İçecek Endüstrisi
İlgili Ürünler
Sıkça Sorulan Sorular
Vidalı kompresörler atmosferik havanın basınçlandırıldığı makinelerdir. Vidalı kompresörlerin en önemli ekipmanlarından biri vida bloğudur. Elektrik motorundan aktarılan mekanik güç ile vida bloğu rotorları rotasyonel hareket ederek atmosferik basınçtaki havayı sıkıştırıp ilerletir. Basınçlandırılmış hava-yağ karışımı seperatör tankında ayrıştırılır ve filtrelenerek çıkışa verilir.
Kompresörlerin yüksek performansta sorunsuz çalışabilmesi için periyodik bakımlarının aksatılmadan yapılması gerekmektedir. Kompresörlerimizde bakım saatlerinin takibini otomatik olarak sağlayan kontrolcüler kullanmaktayız. Periyodik bakımı bizzat firmamızdan sağlayabileceğiniz gibi, yurtiçi ve yurtdışı bayilerimiz aracılığı ile de kompresörlerinizin bakımlarını yaptırabilirsiniz.
Vidalı kompresör modellerimizde standart çalışma basınçları 7-8-10-13 Bar' dır. Öncelikle ilgili firmanın basınçlı hava ile çalışan makinelerinin ve ekipmanlarının sorunsuz çalışabilmesi için gerekli basınç seviyesi belirlenmelidir. Basınçlı hava ekipmanlarının birim hava tüketimleri belirlenmelidir ve ihtiyaç duyulan minimum hava debisi hesaplanmalıdır. Kompresörlerin sürekli yükte çalışması ideal bir durum değildir bu sebeple hesaplanan hava debisinin bir miktar üzerinde kapasiteye sahip kompresör seçilmelidir. Firmamızın farklı taleplere çözüm sunan vidalı kompresör serileri bulunmaktadır. İşletmeniz için en uygun vidalı kompresör serisinin ve modelinin belirlenmesi için bizden destek alabilirsiniz.
Aydın Trafo Kompresör 7/24 teknik destek sağlamaktadır.
