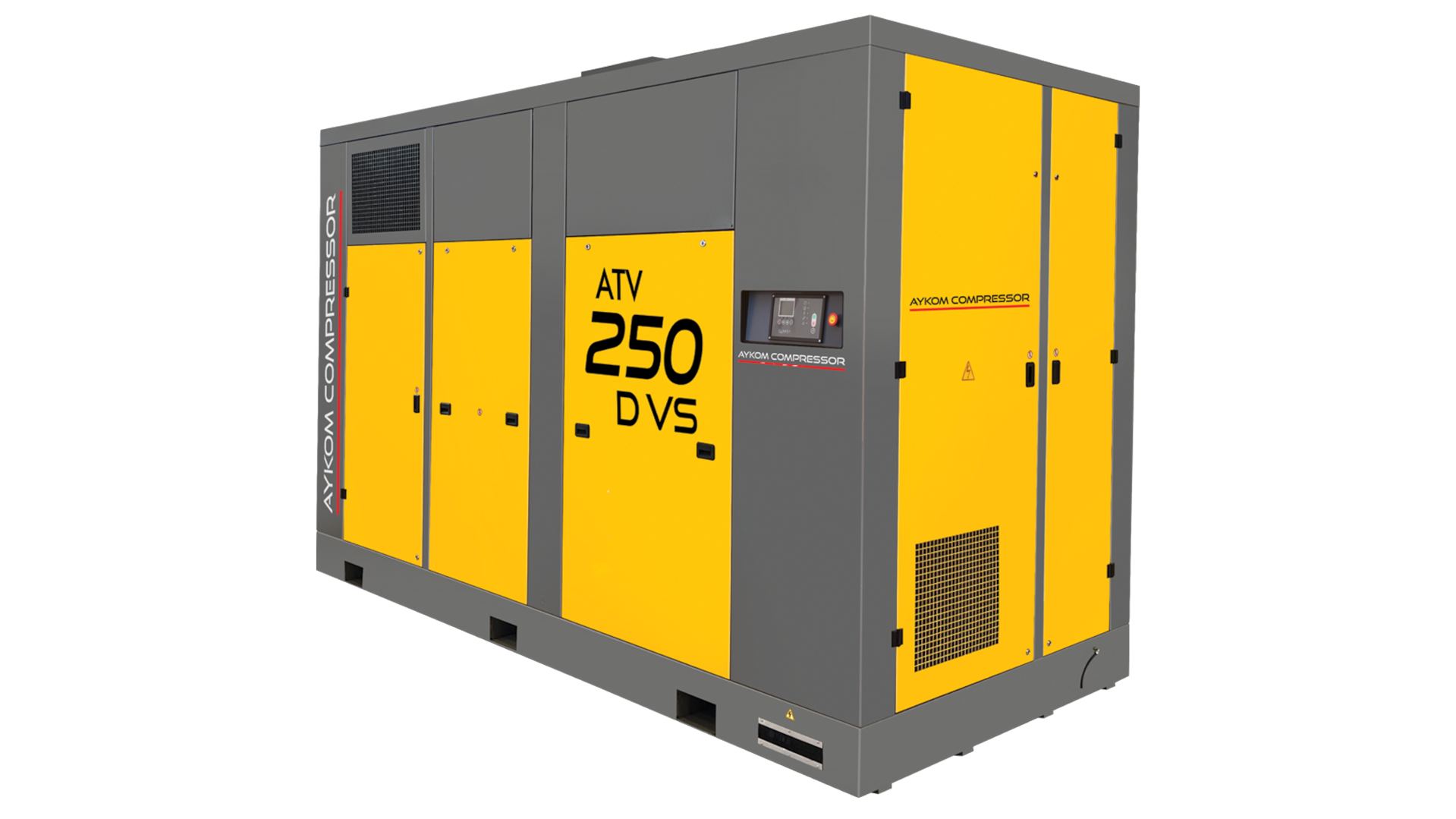

ATV D VS Serisi
ATV D VS kompresör model grubumuz direkt akuple tahrik sistemine ve sürücülü elektrik panosuna sahiptir. Akuple kompresörler tahrik sistemi aktarım kayıplarını önlemektedir ve sürücülü elektrik panosu yumuşak yol verme sistemi ve boşta düşük enerji tüketimi sağlamaktadır. ATV D VS enerji tüketimi bakımından yüksek verimliliğe sahip yüksek performans serisidir. Tüm kompresörlerimizde olduğu gibi özel kanopiye, maksimum verimlilik sağlayan kompresör tasarımına tercihen eklenebilecek opsiyonel donanımlara sahiptir. ATV D VS serisi, 5,5 kW ile 315 kW arası güçte kompresör modelleri ile 7-13 Bar arası çalışma basıncına sahiptir ve her işletme grubunun gönül rahatlığıyla tercih edebileceği yüksek performansa sahip kompresörlerdir.
Teknik Özellikler
| Model | Kapasite | Motor Gücü | Voltaj/Faz | Bağlantı Ölçüleri | Boyutlar | ||
| m³/dk | En x Boy x Yükseklik | ||||||
| 7 Bar | 10 Bar | 13 Bar | kW / HP | V / Ph | mm | ||
| ATV 5,5 D VS | 0,91 | 0,68 | 0,57 | 5,5 kW / 7,5 Hp | 400V / 3Ph | 3/4" | 650 x 920 x 900 |
| ATV 7,5 D VS | 1,33 | 0,97 | 0,76 | 7,5 kW / 10 Hp | 400V / 3Ph | 3/4" | 650 x 920 x 900 |
| ATV 11 D VS | 1,89 | 1,44 | 1,23 | 11 kW / 15 Hp | 400V / 3Ph | 3/4" | 820 x 1170 x 1046 |
| ATV 15 D VS | 2,63 | 2,10 | 1,99 | 15 kW / 20 Hp | 400V / 3Ph | 1" | 810 x 1290 x 1368 |
| ATV 18,5 D VS | 3,31 | 2,61 | 2,21 | 18,5 kW / 25 Hp | 400V / 3Ph | 1" | 810 x 1290 x 1368 |
| ATV 22 D VS | 3,95 | 3,14 | 2,63 | 22 kW / 30 Hp | 400V / 3Ph | 1 1/4" | 850 x 1388 x 1560 |
| ATV 30 D VS | 5,37 | 4,37 | 3,57 | 30 kW / 40 Hp | 400V / 3Ph | 1 1/2" | 1150 x 1900 x 1535 |
| ATV 37 D VS | 6,55 | 5,37 | 4,42 | 37 kW / 50 Hp | 400V / 3Ph | 1 1/2" | 1150 x 1900 x 1535 |
| ATV 45 D VS | 7,78 | 6,39 | 5,35 | 45 kW / 60 Hp | 400V / 3Ph | 1 1/2" | 1150 x 1900 x 1535 |
| ATV 55 D VS | 9,34 | 7,76 | 6,62 | 55 kW / 75 Hp | 400V / 3Ph | 2" | 1150 x 2000 x 1635 |
| ATV 75 D VS | 12,56 | 10,04 | 8,76 | 75 kW / 100 Hp | 400V / 3Ph | 2" | 1150 x 2000 x 1635 |
| ATV 90 D VS | 15,22 | 12,38 | 10,75 | 90 kW / 125 Hp | 400V / 3Ph | 2" | 1300 x 2300 x 2028 |
| ATV 110 D VS | 18,13 | 15,34 | 13,20 | 110 kW / 150 Hp | 400V / 3Ph | 2" | 1500 x 2650 x 2236 |
| ATV 132 D VS | 22,63 | 19,00 | 15,41 | 132 kW / 180 Hp | 400V / 3Ph | 2" | 1500 x 2650 x 2236 |
| ATV 160 D VS | 26,14 | 23,32 | 19,65 | 160 kW / 220 Hp | 400V / 3Ph | 2 1/2" | 1740 x 3000 x 2552 |
| ATV 200 D VS | 35,00 | 26,81 | 23,76 | 200 kW / 270 Hp | 400V / 3Ph | 2 1/2" | 1740 x 3000 x 2552 |
| ATV 250 D VS | 41,46 | 34,40 | 30,45 | 250 kW / 340 Hp | 400V / 3Ph | 4" | 1920 x 3400 x 2550 |
| ATV 315 D VS | 48,20 | 43,39 | 37,03 | 315 kW / 430 Hp | 400V / 3Ph | 4" | 1920 x 3400 x 2550 |
Serbest hava verimleri ISO 1217 Ek C Standartlarına göre ölçülmüş olup, giriş hava sıcaklığı 20°C giriş hava basıncı 1 bar’ dır. Aydın Trafo Kompresör önceden uyarıda bulunmadan değişiklik yapma hakkına sahiptir.
Standart Özellikler
- Elastomer kaplinli direkt tahrik sistemi
- Sürücülü elektrik panosu
- 7-8-10-13 Bar Çalışma Basıncı
- Havalı soğutma sistemi
- 400V/50Hz beslemeye uygun elektrik sistemi
- Kullanımı kolay renkli dijital ekranlı kontrolör
- Özel tasarım kanopi
Opsiyonel Özellikler
- Isı geri kazanım sistemi
- Eş yaşlandırmalı çalışma sistemi
- Kullanıcı besleme seviyesine uygun elektrik sistemi tasarımı
- Gıdaya uygun makine yağı
Kullanıldığı Sektörler
- Tekstil Endüstrisi
- İmalat Sanayi
- Otomotiv Endüstrisi
- Yiyecek ve İçecek Endüstrisi
