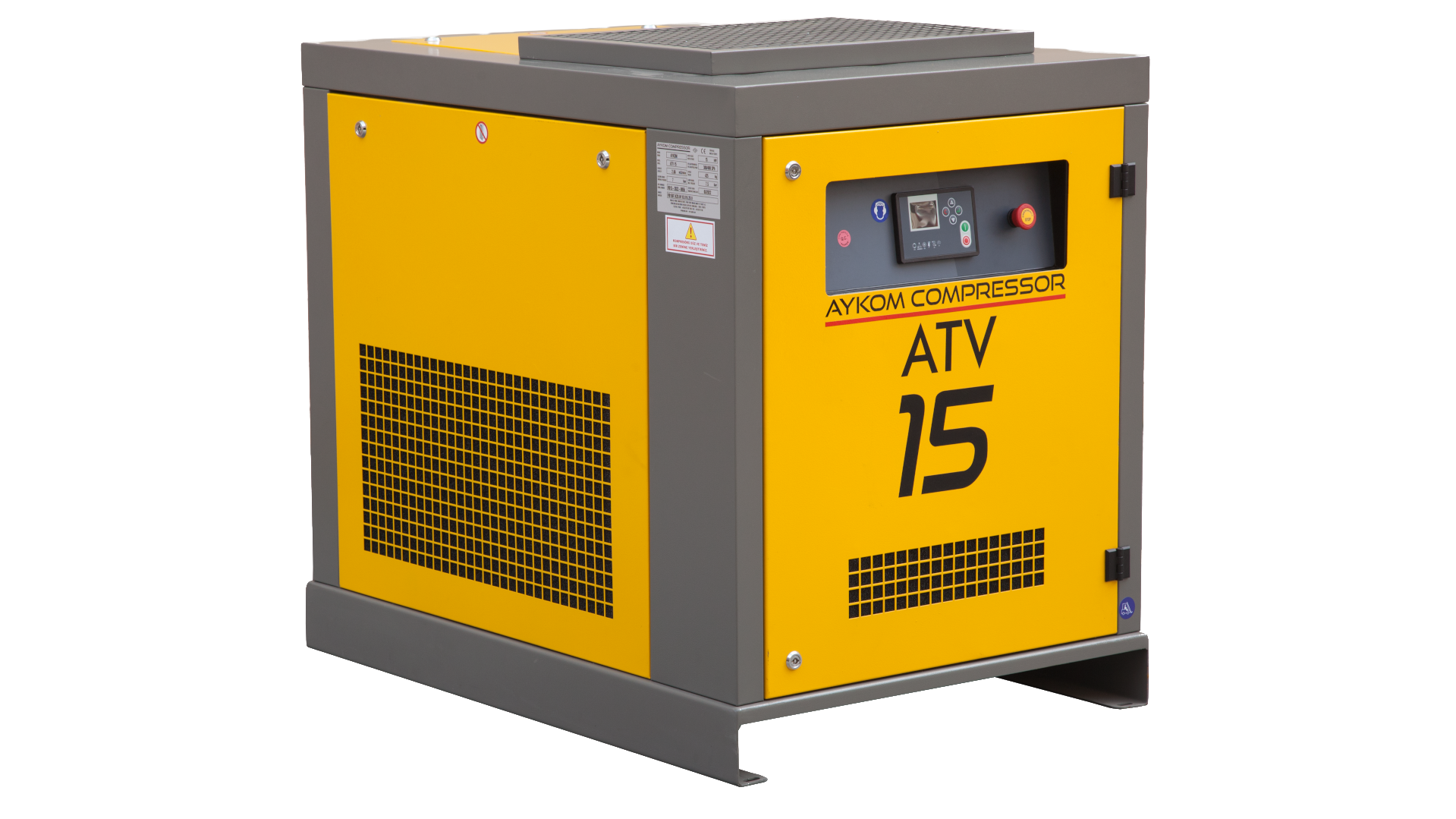

ATV Serisi
ATV, yağ enjeksiyonlu kayış-kasnaklı vidalı kompesör serisidir. Yüksek kalite bileşenler, özel tasarım kayış-kasnak tahrik sistemi ve havalı soğutma sistemi ile kompresörünüz maksimum verimde çalışarak uzun süre hizmet vermeye hazırdır. 3kW’ dan 75kW’a kadar ATV serisi kompresör modellerimiz sanayinin her alanında kullanıma uygundur.
Teknik Özellikler
| Model | Kapasite | Motor Gücü | Voltaj/Faz | Bağlantı | Boyutlar | ||
| m³/dk | En x Boy x Yükseklik | ||||||
| 7 Bar | 10 Bar | 13 Bar | kW / HP | V / Ph | mm | ||
| ATV 3 | 0,46 | 0,37 | - | 3 kW / 4 HP | 400V / 3Ph | 1/2" | 603 x 747 x 705 |
| ATV 4 | 0,64 | 0,49 | 0,40 | 4 kW / 5,5 HP | 400V / 3Ph | 1/2" | 603 x 747 x 705 |
| ATV 5,5 | 0,90 | 0,74 | 0,57 | 5,5 kW / 7,5 HP | 400V / 3Ph | 3/4" | 643 x 817 x 865 |
| ATV 7,5 | 1,33 | 0,97 | 0,78 | 7,5 kW / 10 HP | 400V / 3Ph | 3/4" | 643 x 817 x 865 |
| ATV 11 | 1,97 | 1,61 | 1,34 | 11 kW / 15 HP | 400V / 3Ph | 3/4" | 643 x 817 x 865 |
| ATV 15 | 2,28 | 1,89 | 1,51 | 15 kW / 20 HP | 400V / 3Ph | 3/4" | 643 x 817 x 865 |
| ATV 15+ | 2,63 | 2,10 | 1,76 | 15 kW / 20 HP | 400V / 3Ph | 1" | 820 x 1170 x 1043 |
| ATV 18,5 | 3,23 | 2,61 | 2,21 | 18,5 kW / 25 HP | 400V / 3Ph | 1" | 820 x 1170 x 1043 |
| ATV 22 | 3,80 | 3,10 | 2,63 | 22 kW / 30 HP | 400V / 3Ph | 1" | 820 x 1170 x 1043 |
| ATV 30 | 5,24 | 4,30 | 3,79 | 30 kW / 40 HP | 400V / 3Ph | 1 1/4" | 892 x 1538 x 1562 |
| ATV 37 | 6,53 | 5,37 | 4,42 | 37 kW / 50 HP | 400V / 3Ph | 1 1/2" | 892 x 1538 x 1700 |
| ATV 45 | 7,76 | 6,47 | 5,35 | 45 kW / 60 HP | 400V / 3Ph | 1 1/2" | 892 x 1538 x 1700 |
| ATV 55 | 9,35 | 7,63 | 6,90 | 55 kW / 75 HP | 400V / 3Ph | 2" | 1165 x 1882 x 1790 |
| ATV 75 | 12,55 | 10,32 | 8,78 | 75 kW / 100 HP | 400V / 3Ph | 2" | 1165 x 1882 x 1790 |
Serbest hava verimleri ISO 1217 Ek C Standartlarına göre ölçülmüş olup, giriş hava sıcaklığı 20°C giriş hava basıncı 1 bar’ dır. Aydın Trafo Kompresör önceden uyarıda bulunmadan değişiklik yapma hakkına sahiptir.
Standart Özellikler
- 7-8-10-13 Bar çalışma basıncı
- Kolaylıkla ayarlanabilir kayış gerdirme sistemi
- Poly V Kayış-kasnak tahrik sistemi
- 400V/50Hz beslemeye uygun elektrik sistemi
- IE3 verimlilik sınıfına sahip, IP55 koruma sınıflı elektrik motoru
- Kullanımı kolay renkli dijital ekranlı kontrolör
- Özel tasarım kanopi
- Havalı soğutma sistemi
Opsiyonel Özellikler
- Isı geri kazanım sistemi
- Eş yaşlandırmalı çalışma sistemi
- Kullanıcı besleme seviyesine uygun elektrik sistemi tasarımı
- Gıdaya uygun makine yağı
- Yüksek enerji verimliliği sınıflı elektrik motoru
Kullanıldığı Sektörler
- Tekstil Endüstrisi
- İmalat Sanayi
- Otomotiv Endüstrisi
- Yiyecek ve İçecek Endüstrisi
- Mobilya ve Ahşap İşleme Endüstrisi
İlgili Ürünler
Sıkça Sorulan Sorular
Vidalı kompresörler atmosferik havanın basınçlandırıldığı makinelerdir. Vidalı kompresörlerin en önemli ekipmanlarından biri vida bloğudur. Elektrik motorundan aktarılan mekanik güç ile vida bloğu rotorları rotasyonel hareket ederek atmosferik basınçtaki havayı sıkıştırıp ilerletir. Basınçlandırılmış hava-yağ karışımı seperatör tankında ayrıştırılır ve filtrelenerek çıkışa verilir.
Kompresörlerin yüksek performansta sorunsuz çalışabilmesi için periyodik bakımlarının aksatılmadan yapılması gerekmektedir. Kompresörlerimizde bakım saatlerinin takibini otomatik olarak sağlayan kontrolcüler kullanmaktayız. Periyodik bakımı bizzat firmamızdan sağlayabileceğiniz gibi, yurtiçi ve yurtdışı bayilerimiz aracılığı ile de kompresörlerinizin bakımlarını yaptırabilirsiniz.
Vidalı kompresör modellerimizde standart çalışma basınçları 7-8-10-13 Bar' dır. Öncelikle ilgili firmanın basınçlı hava ile çalışan makinelerinin ve ekipmanlarının sorunsuz çalışabilmesi için gerekli basınç seviyesi belirlenmelidir. Basınçlı hava ekipmanlarının birim hava tüketimleri belirlenmelidir ve ihtiyaç duyulan minimum hava debisi hesaplanmalıdır. Kompresörlerin sürekli yükte çalışması ideal bir durum değildir bu sebeple hesaplanan hava debisinin bir miktar üzerinde kapasiteye sahip kompresör seçilmelidir.
Firmamızın farklı taleplere çözüm sunan vidalı kompresör serileri bulunmaktadır. İşletmeniz için en uygun vidalı kompresör serisinin ve modelinin belirlenmesi için bizden destek alabilirsiniz.
Aydın Trafo Kompresör 7/24 teknik destek sağlamaktadır.
