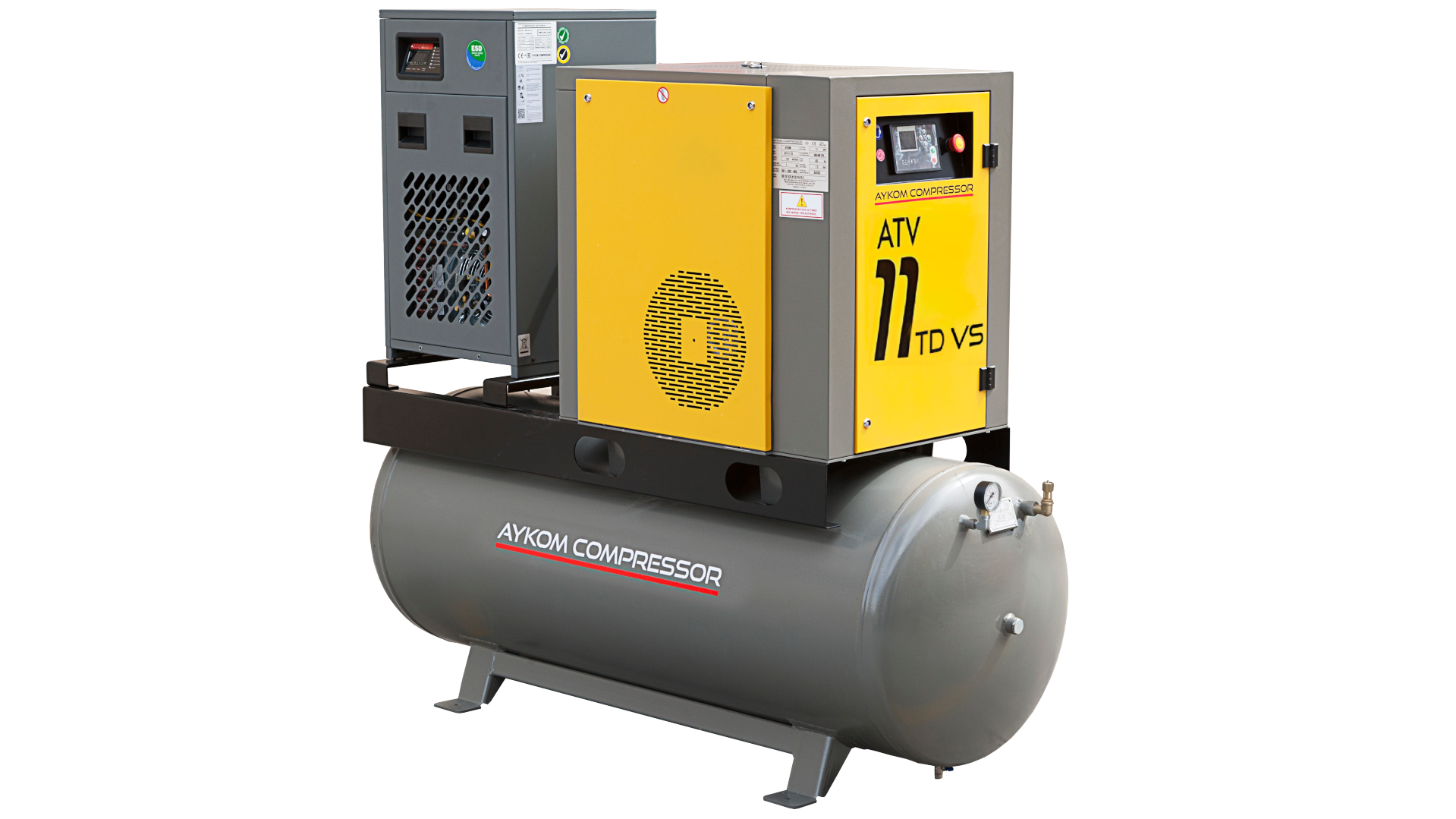

ATV TD VS Serisi
ATV TD VS Kayış-kasnaklı ve sürücülü kompresör serimizin dahili hava tankı ve basınçlı hava kurutucu içeren modelidir. Poly V kayış-kasnak tahrik sistemi ile kompakt bir yapıya sahiptir ve optimum performansta çalışma imkanı sağlar. Sürücülü elektrik panosu ile yumuşak kalkış ve yumuşak duruş, PID sistemi ve enerji tasarrufu avantajlarına sahiptir. Dahili hava tankı ve basınçlı hava kurutucusuyla beraber işletmelerin tüm ihtiyaçlarına çözüm sağlayan kompresör serisidir.
Teknik Özellikler
| MODEL | Kapasite | Kurutucu Modeli | Motor Gücü | Voltaj/Faz | Bağlantı Ölçüleri | Boyutlar | ||
| m³/dk | En x Boy x Yükseklik | |||||||
| 7 Bar | 10 Bar | 13 Bar | kW / HP | V / Ph | mm | |||
| ATV 3 TD VS | 0,46 | 0,37 | - | TMP-HK 38 | 3 kW / 4 Hp | 400V / 3Ph | 1/2" | 603 x 1661 x 1346 |
| ATV 4 TD VS | 0,64 | 0,49 | 0,40 | TMP-HK 38 | 4 kW / 5,5 Hp | 400V / 3Ph | 1/2" | 603 x 1661 x 1346 |
| ATV 5,5 TD VS | 0,90 | 0,74 | 0,57 | TMP-HK 53 | 5,5 kW / 7,5 Hp | 400V / 3Ph | 1/2" | 643 x 1404 x 1404 |
| ATV 7,5 TD VS | 1,33 | 0,97 | 0,78 | TMP-HK 100 | 7,5 kW / 10 Hp | 400V / 3Ph | 3/4" | 643 x 1783 x 1646 |
| ATV 11 TD VS | 1,97 | 1,61 | 1,34 | TMP-HK 100 | 11 kW / 15 Hp | 400V / 3Ph | 3/4" | 643 x 1783 x 1646 |
| ATV 15+ TD VS | 2,63 | 2,10 | 1,76 | TMP-HK 155 | 15 kW / 20 Hp | 400V / 3Ph | 3/4" | 820 x 1900 x 1867 |
| ATV 18,5 TD VS | 3,23 | 2,61 | 2,21 | TMP-HK 190 | 18,5 kW / 25 Hp | 400V / 3Ph | 3/4" | 820 x 1900 x 1867 |
| ATV 22 TD VS | 3,80 | 3,10 | 2,63 | TMP-HK 210 | 22 kW / 30 Hp | 400V / 3Ph | 1 1/2" | 820 x 1900 x 1867 |
Serbest hava verimleri ISO 1217 Ek C Standartlarına göre ölçülmüş olup, giriş hava sıcaklığı 20°C giriş hava basıncı 1 bar’ dır. Aydın Trafo Kompresör önceden uyarıda bulunmadan değişiklik yapma hakkına sahiptir.
Standart Özellikler
- Poly V kayış-kasnak tahrik sistemi
- Kolaylıkla ayarlanabilir kayış gerdirme sistemi
- Sürücülü elektrik panosu
- 7-8-10-13 Bar Çalışma Basıncı
- Havalı soğutma sistemi
- 400V/50Hz beslemeye uygun elektrik sistemi
- Kullanımı kolay renkli dijital ekranlı kontrolör
- Özel tasarım kanopi
- 530 Litre CE sertifikalı hava tankı
- 3°C çiğlenme noktasına sahip basınçlı hava kurutucu
Opsiyonel Özellikler
- Isı geri kazanım sistemi
- Eş yaşlandırmalı çalışma sistemi
- Kullanıcı besleme seviyesine uygun elektrik sistemi tasarımı
- Gıdaya uygun makine yağı
Kullanıldığı Sektörler
- Tekstil Endüstrisi
- İmalat Sanayi
- Otomotiv Endüstrisi
- Yiyecek ve İçecek Endüstrisi
İlgili Ürünler
Sıkça Sorulan Sorular
Vidalı kompresörler atmosferik havanın basınçlandırıldığı makinelerdir. Vidalı kompresörlerin en önemli ekipmanlarından biri vida bloğudur. Elektrik motorundan aktarılan mekanik güç ile vida bloğu rotorları rotasyonel hareket ederek atmosferik basınçtaki havayı sıkıştırıp ilerletir. Basınçlandırılmış hava-yağ karışımı seperatör tankında ayrıştırılır ve filtrelenerek çıkışa verilir.
Kompresörlerin yüksek performansta sorunsuz çalışabilmesi için periyodik bakımlarının aksatılmadan yapılması gerekmektedir. Kompresörlerimizde bakım saatlerinin takibini otomatik olarak sağlayan kontrolcüler kullanmaktayız. Periyodik bakımı bizzat firmamızdan sağlayabileceğiniz gibi, yurtiçi ve yurtdışı bayilerimiz aracılığı ile de kompresörlerinizin bakımlarını yaptırabilirsiniz.
Vidalı kompresör modellerimizde standart çalışma basınçları 7-8-10-13 Bar' dır. Öncelikle ilgili firmanın basınçlı hava ile çalışan makinelerinin ve ekipmanlarının sorunsuz çalışabilmesi için gerekli basınç seviyesi belirlenmelidir. Basınçlı hava ekipmanlarının birim hava tüketimleri belirlenmelidir ve ihtiyaç duyulan minimum hava debisi hesaplanmalıdır. Kompresörlerin sürekli yükte çalışması ideal bir durum değildir bu sebeple hesaplanan hava debisinin bir miktar üzerinde kapasiteye sahip kompresör seçilmelidir. Firmamızın farklı taleplere çözüm sunan vidalı kompresör serileri bulunmaktadır. İşletmeniz için en uygun vidalı kompresör serisinin ve modelinin belirlenmesi için bizden destek alabilirsiniz.
Aydın Trafo Kompresör 7/24 teknik destek sağlamaktadır.
