Su Seperatörleri

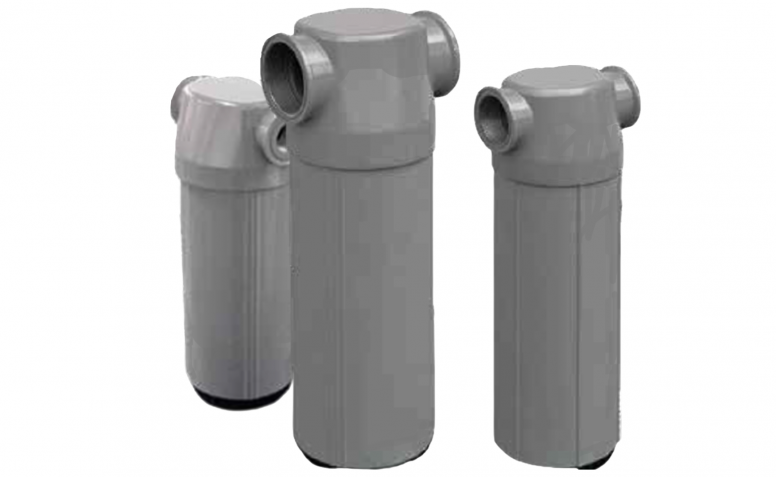

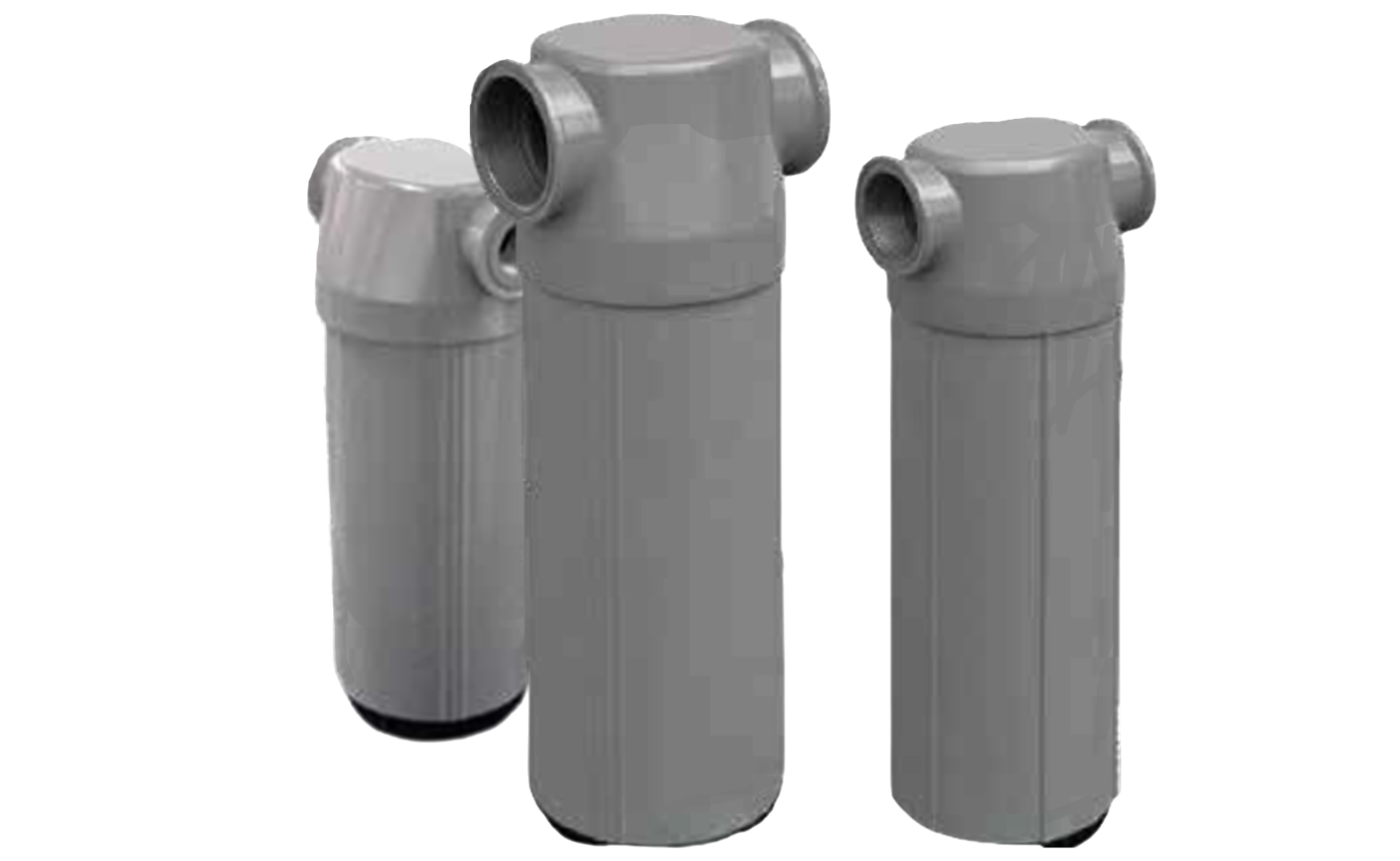

Su separatörleri basınçlı hava ve gazlarda bulunan su damlacıklarının ve partiküllerin tahliyesi için tasarlanmıştır. Firmamıza özgü tasarım sayesinde merkezkaç kuvveti yaratılarak atıklar çok düşük basınç farkı ile tahliye edilir, bu sayede maksimum enerji tasarrufu sağlanır. Aydın Trafo Kompresör´ün alüminyum gövdeli su separatörleri 36,6 m³/dk debiye kadar hat tipi daha yüksek debiler için flanşlı olmak üzere geniş bir ürün yelpazesi ile müşterilerine sunulmaktadır.

Teknik Özellikler

Ürün Modeli	Basınç Düşümü	Maks. Çalışma Basıncı	Bağlantı Ölçüsü	Kapasite
Ürün Modeli	mbar	Bar	Bağlantı Ölçüsü	m3/dk
TMP-G 25 WS	50	20	1/4"	0,41
TMP-G 100 WS	50	20	1/2"	0,83
TMP-G 200 WS	50	20	3/4"	1,66
TMP-G 300 WS	50	20	1"	3,33
TMP-G 600 WS	50	20	1 1/2"	5
TMP-G 1200 WS	50	20	2"	20
TMP-G 2200 WS	50	20	3"	36,6

TMP-GWS Düzeltme Faktörü
Basınç (Bar)	Düzeltme Katsayısı
1	0,50
3	0,71
5	0,87
7	1,00
9	1,12
11	1,22
13	1,32
15	1,44
16	1,57
20	1,63

Ürün Modeli	Basınç Düşümü	Maks. Çalışma Basıncı	Bağlantı Ölçüsü	Kapasite
Ürün Modeli	mbar	Bar	Bağlantı Ölçüsü	m3/dk
TMP-F 2500 WS	50	14	DN80	41,66
TMP-F 3200 WS	50	14	DN100	53,33
TMP-F 4300 WS	50	14	DN100	71,66
TMP-F 6500 WS	50	14	DN150	108,33
TMP-F 8500 WS	50	14	DN150	141,66
TMP-F 11000 WS	50	14	DN200	183,33
TMP-F 14000 WS	50	14	DN200	233,33

TMP-FWS Düzeltme Faktörü
Basınç (Bar)	Düzeltme Katsayısı
1	0,50
3	0,71
5	0,87
7	1,00
9	1,12
11	1,22
13	1,32
14	1,38

TMP-GWS boru tipi, TMP-FWS flanşlı separatörlerdir. Yüksek verimli en uygun modeli bulmak için, Yukarıdaki tablodaki debi miktarını çalışma basıncına denk gelen düzeltme faktörü ile çarpınız. Aydın Trafo Kompresör önceden uyarıda bulunmadan değişiklik yapma hakkına sahiptir.
